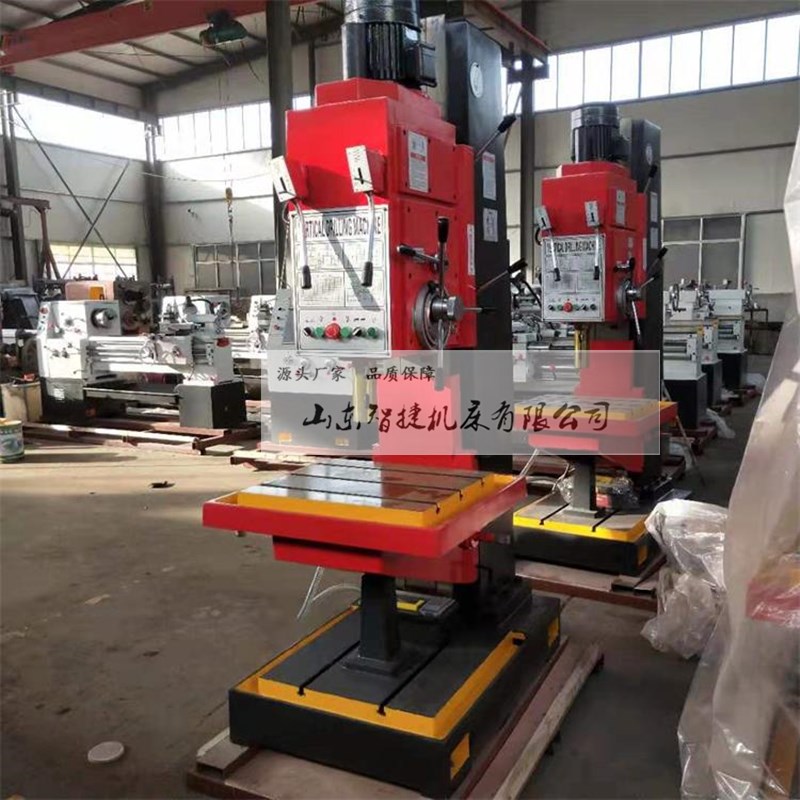

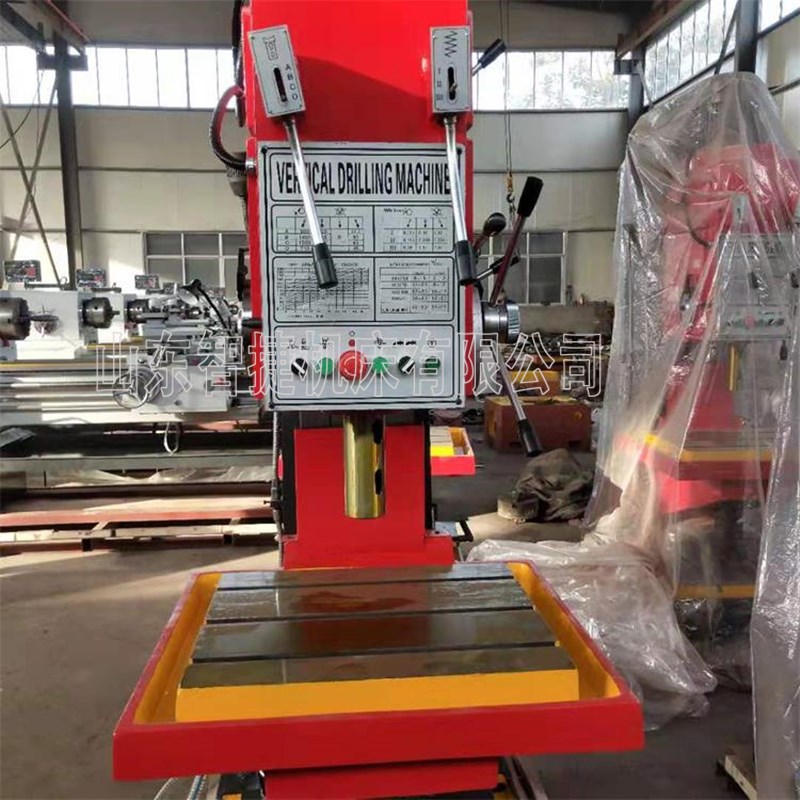

z5140B-1/z5150立式鑽床

產品名稱: z5140B-1/z5150立式鑽床
產品分類: 立式鑽床
公司名稱: 山東麻花影视機床有限公司
添加時間: 2020-11-28 03:45:15
分享:

產品詳情

Z5140 係列方柱立式鑽床是通用機床。機床的鑽孔直徑可達為￠40m(在50-60kgf/mm的鋼材上，在布氏硬度HB=200的鑄鐵上鑽孔能力為￠40mm)

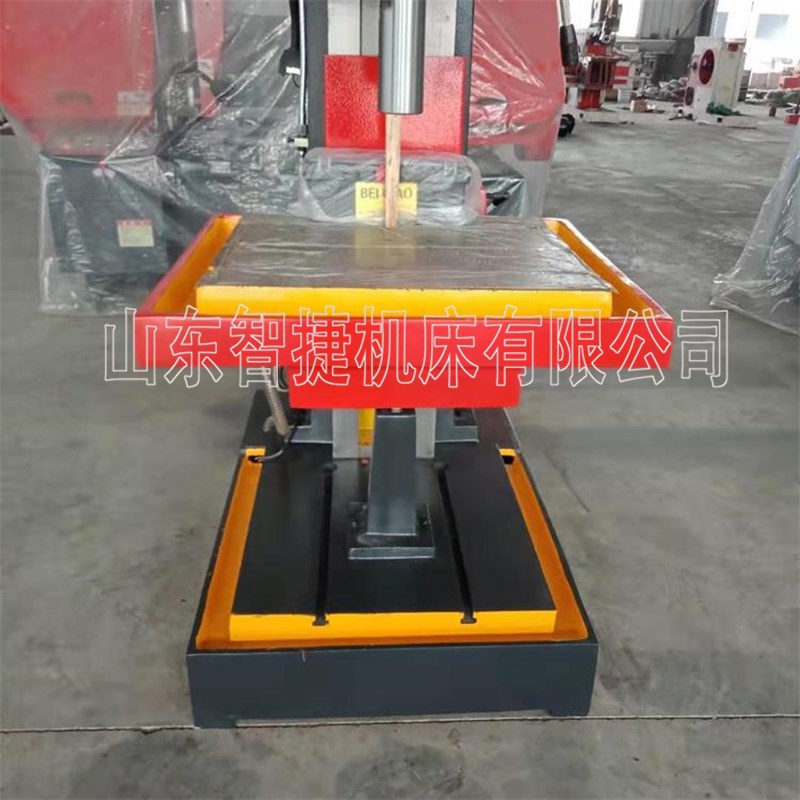

2、Z5140A/B為固定工作台；Z5150A/B-1為十字工作台。
3、本機床除用於鑽孔外，還可以擴孔、鑽沉頭孔、锪端麵、鉸孔、攻絲等。
4、本機床效率高、剛性好、精度高、噪音低、變速範圍廣。如工作台為十字工作台的，則工作台能縱橫、升降手動進給。
5、操縱集中，外形新穎，使用維修方便，適用於修理工具等單件小批生產的車間，若配以鑽夾具，也適用於成批生產的車間。
特征描述
●機床立柱為方形立柱燕尾結構，穩定性高，能保障機床的鑽孔精度。

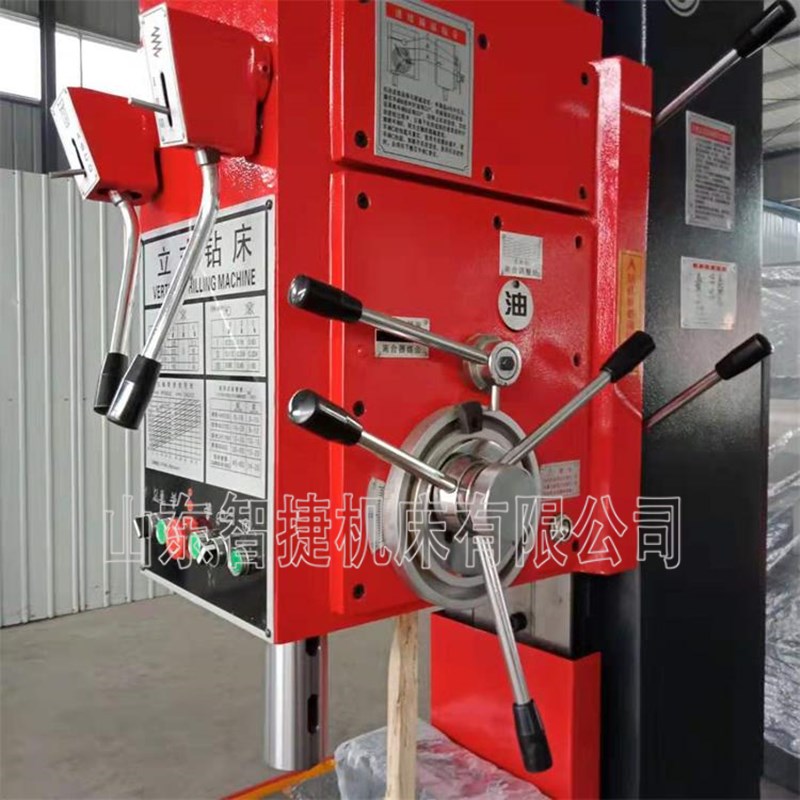

●機械傳動 ●機械夾緊 ●機械變速 ●自動進刀 ●主軸渦輪處油泵機械潤滑
●主軸行程能夠到250mm，轉速為12級 31.5-1400轉，可攻絲，可定位深度，主軸自動反轉自動返回。
親，請注意本機床全係有四款機床分別:Z5140 Z5150 Z5140B-1 Z5150B-1, "-1"型號為十字工作台，左右前後可移動，也可根據客戶要求安裝進刀器。

參數/型號	Z5140	Z5140B-1	Z5150	Z5150B-1
最大鑽孔直徑mm	40	40	50	50
主軸孔錐度	MT4	MT4	MT5	MT5
主軸行程mm	250	250	250	250
主軸箱行程(手動)mm	200	200	200	200
主軸轉速級數	12	12	12	12
主軸轉速範圍r.p.m	31.5～1400	31.5～1400	31.5～1400	31.5～1400
進給量級數	9	9	9	9
進給量範圍mm/r	0.056～1.80	0.056～1.80	0.056～1.80	0.056～1.80
工作台麵積mm	560 x 480	1200*280	560 x 480	1200*280
工作台縱橫行程mm		650/300		650/300
工作台垂向行程mm	300	300	300	300
主軸端麵至工作台麵最大距離mm	750	550	750	550
主電機功率kw	3	3	3	3
外型尺寸mm	1090 x 905 x2530	1400 x 1200 x2530	1090 x 905 x2530	1400 x 1200 x2530
機床重量kg	1250	1350	1250	1350
